手动浆料闸阀ZT9928-10

0-0

下一个

上一个

上一页

下一页

手动浆料闸阀ZT9928-10

更新时间：手动浆料闸阀ZT9928-10

已被浏览：次

详细介绍

主要性能规范

公称压力PN(MPa)	适用介质	阀体材料	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X<80
1.0	糖浆、泥浆、纸浆、污水	铸钢、铸铁	X<80

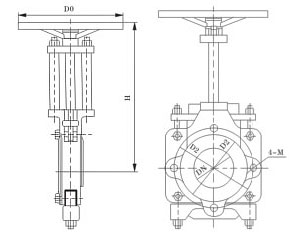

主要外形及连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)							公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	22	24	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	22	24		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	26	28		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	26	28		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	46	48		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	46	48		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	46	48		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	86	48		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28
